MOSFET Çalışma Modları
MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor), elektronik devrelerde en yaygın kullanılan ve geniş bir uygulama alanına sahip bir yarı iletken bileşendir. Gerilim kontrollü bir cihaz olarak, MOSFET’in çalışma modları, gerilimler ve akımlar arasındaki ilişkileri belirler.
MOSFET, üç ana çalışma modunda çalışabilir: kesilme (cutoff) modu, triode (doğrusal) modu ve doygunluk (saturation) modu. Ayrıca, düşük gerilim uygulamalarında bir de subthreshold (alt-eşik) modu vardır. Her bir mod, MOSFET’in farklı işlevsel özelliklerini ve uygulama alanlarını belirler. İşte MOSFET’in ana çalışma modları:
Kesilme Modu (Cutoff Mode)

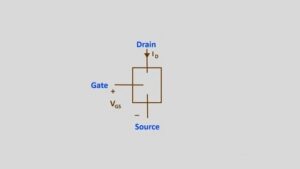

Kesilme modu, MOSFET’in kapalı olduğu ve akımın geçmediği durumdur. Bu modda, Gate-Sourse gerilimi (V_GS), MOSFET’in eşik gerilmesi (V_th) değerinden küçük olur. V_GS < V_th olduğunda, MOSFET aktif olmayan bir durumdadır ve Drain ile Source arasında akım iletimi gerçekleşmez. Bu durumda MOSFET, bir anahtar gibi davranır ve elektrik akımının geçişini tamamen engeller. Dijital devrelerde, MOSFET bu modda “0” (sıfır) mantık seviyesi olarak işlev görür.
Kesilme modunda MOSFET, herhangi bir aktif iletim gerçekleştirmez ve bu durum genellikle dijital anahtarlar için kullanılır. Bu, dijital mantık devrelerinde önemli bir özelliktir, çünkü MOSFET yalnızca belirli koşullar altında iletim yapacak şekilde kontrol edilir.
Triode Modu (Doğrusal Mod) (Linear Mode)
Triode modu (veya doğrusal modu), MOSFET’in iletim bölgesinde çalıştığı durumdur. Bu modda, Gate-Sourse gerilmesi (V_GS), eşik gerilmesinden (V_th) daha büyük olur ve aynı zamanda Drain ile Source arasındaki gerilim (V_DS) küçük, yani V_DS < V_GS – V_th olur. Bu durumda MOSFET, bir direnç gibi çalışır ve Drain ile Source arasında akım geçişi sağlanır. Akım, doğrusal bir şekilde V_DS ile doğru orantılıdır.
Triode modunda MOSFET, analog devrelerde amplifikatör olarak kullanılabilir. Bu modda MOSFET, akımı doğrusal olarak ilettiğinden, analog sinyalleri amplifiye etme kapasitesine sahiptir. Triode modundaki MOSFET, özellikle düşük güçlü amplifikatörler ve sinyal işleme devrelerinde kullanılır.
Triode modundaki akım aşağıdaki formüllerle hesaplanabilir:
I_D = K[(V_GS - V_th) * V_DS - (V_DS^2)/2]
Burada, K, MOSFET’in fiziksel özelliklerine (geometri, hareketlilik gibi) bağlı bir sabittir.
Doygunluk Modu (Saturation Mode)
Doygunluk modu, MOSFET’in en yaygın ve verimli şekilde çalıştığı moddur. Bu modda, Gate-Sourse gerilmesi (V_GS), eşik gerilmesinden (V_th) yeterince büyük olur ve Drain-Source gerilmesi (V_DS) V_GS – V_th’den büyük olur. Bu durumda MOSFET, akımı iletmekte ancak Drain ile Source arasındaki gerilim değişikliklerinden bağımsız olarak, akımı belli bir seviyede sabit tutar. Doygunluk modunda MOSFET, bir kaynak akımı olarak çalışır ve bu mod, amplifikatörlerde veya anahtarlamalı güç kaynaklarında kullanılır.
Doygunluk modunda MOSFET’in iletimi, Drain-Source geriliminden bağımsız hale gelir ve akım yalnızca Gate-Sourse gerilmesi ile kontrol edilir. Bu özellik, MOSFET’in amplifikasyon işlevini yerine getirmesine olanak sağlar. Ayrıca, MOSFET’in doygunluk modunda çalışması, dijital devrelerde anahtar olarak kullanıldığında akımın sabit bir değerde kalmasını sağlar. Doygunluk modundaki akım şu şekilde hesaplanabilir:
I_D = (K/2) * (V_GS - V_th)^2
Bu formülde, K yine MOSFET’in fiziksel özelliklerine bağlı bir sabittir ve akım, V_GS – V_th’nin karesiyle orantılıdır.
Subthreshold Modu (Alt Eşik Modu)
Subthreshold modu, MOSFET’in eşik gerilmesinden (V_th) biraz daha düşük bir Gate-Sourse gerilmesine sahip olduğu durumdur. Bu durumda MOSFET, tamamen kapalı değildir, ancak çok düşük bir akım geçirir. Subthreshold modu, MOSFET’in doğrusal çalışma modunun altındaki bir bölgedir ve akım geçişi genellikle çok düşük seviyelerdedir. Bu modda MOSFET, sıcaklık ve malzeme özelliklerine bağlı olarak düşük enerji tüketimi sağlamak için kullanılır.
Subthreshold modunda akım, aşağıdaki formüllerle hesaplanabilir:
I_D = I_D0 * exp((V_GS - V_th) / nV_T)
Burada, I_D0 başlangıç akımını, V_T ise termal gerilimi temsil eder. Bu mod, düşük güç uygulamalarında, özellikle mobil cihazlarda ve enerji verimli devrelerde kullanılır.
Vücut Etkisi (Body Effect)
Vücut etkisi (Body Effect), MOSFET’in gövde (substrat) ile Source arasındaki gerilim farkından kaynaklanır. Bu etki, MOSFET’in eşik gerilmesini artırır, böylece cihazın iletkenliği azalır. Vücut etkisi, MOSFET’in çalışma özelliklerini değiştirebilir ve özellikle düşük gerilimli devrelerde önemli hale gelir. Vücut etkisi, CMOS teknolojisinde daha belirgindir, çünkü MOSFET’ler ayrı bir substrat kullanır. Vücut etkisi, MOSFET’in performansını doğrudan etkiler ve bazı devrelerde doğruluğun ve hızın azalmasına neden olabilir.
Sonuç olarak, MOSFET, çeşitli gerilim ve akım koşullarına bağlı olarak farklı modlarda çalışabilir. Bu modlar, MOSFET’in işlevsel özelliklerini belirler ve her bir mod, belirli uygulamalar için uygun özellikler sunar. Kesilme modu, MOSFET’in bir anahtar gibi çalışmasını sağlarken, triode modu, analog sinyal işleme ve amplifikasyon için uygundur. Doygunluk modu ise MOSFET’in amplifikatörlerde veya anahtarlamalı devrelerde etkin bir şekilde çalışmasını sağlar. Subthreshold modu, düşük güç tüketimi ve enerji verimliliği gerektiren uygulamalarda tercih edilir. MOSFET’in çalışma modlarını anlamak, elektronik devre tasarımlarında verimli ve etkili çözümler üretmek için önemlidir.
